构建稳固基石 基础软件服务在软件架构图中的核心作用与实践

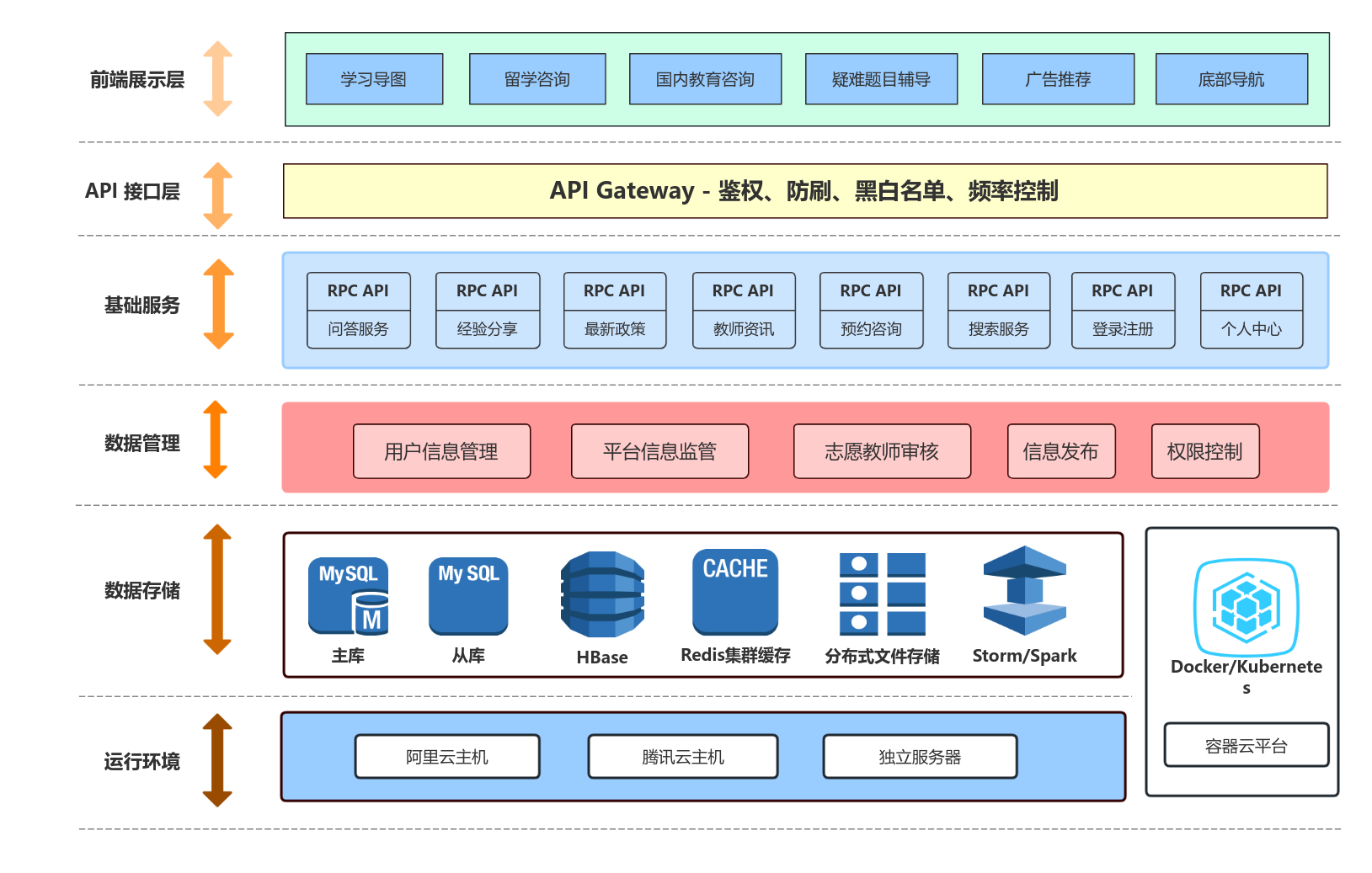

在当今复杂的软件系统中，架构图不仅是技术团队的沟通工具，更是系统稳定性、可扩展性和可维护性的蓝图。而在各类架构图中，基础软件服务（Foundation Software Services）往往居于底层，支撑着上层业务应用的运行。本文将探讨基础软件服务在软件架构图中的定义、分类、绘制方法以及最佳实践。\n\n## 什么是基础软件服务？\n\n基础软件服务是指为上层应用提供通用、共享技术能力的软件组件或平台，它们通常在操作系统之上、业务应用之下。常见的基础软件服务包括：\n\n- 通信服务：消息队列（Kafka、RabbitMQ）、RPC框架（gRPC、Dubbo）\n- 数据服务：数据库（MySQL、PostgreSQL）、缓存（Redis）、对象存储（MinIO）\n- 计算服务：容器编排（Kubernetes）、Serverless平台\n- 可观测性服务：日志（ELK）、监控（Prometheus）、链路追踪（Jaeger）\n- 安全服务：认证授权（Keycloak）、密钥管理（Vault）\n- 配置与协调服务：配置中心（Apollo）、服务发现（Consul、Nacos）\n\n这些服务构成了系统的“技术底座”，使业务团队能够聚焦于核心业务逻辑，而非重复造轮子。\n\n## 基础软件服务在架构图中的位置\n\n典型的软件架构图采用分层视角，自上而下包括：\n\n1. 用户层：Web、移动端、API网关\n2. 业务应用层：微服务、单体应用、批处理任务\n3. 基础软件服务层：上述各类通用服务\n4. 基础设施层：计算、存储、网络等IaaS资源\n\n在绘制架构图时，基础软件服务层通常被放置在业务应用层与基础设施层之间，用独立的色块或泳道表示。\
\n\n示例：简化架构图片段\n\n`\n[用户层] --> [API网关] --> [业务微服务]\n |\n [基础软件服务层]\n (消息队列、缓存、数据库、注册中心)\n |\n [基础设施层]\n (K8s、虚拟机、物理机)\n`\n\n通过这种分层，架构图清晰地展示了：业务服务依赖哪些基础能力，以及这些能力如何进一步依赖底层资源。\n\n## 如何绘制包含基础软件服务的架构图\n\n1. 明确抽象层次：避免将基础服务混入业务层。可以用颜色区分，如蓝色代表业务服务，灰色代表基础服务。\n2. 标注通信协议与方向：例如Open in Hover模式下，微服务调用消息队列（生产/消费），或通过gRPC访问缓存。\n3. 标识高可用与扩展性设计：比如服务发现（Nacos集群）、消息队列多副本、数据库主从。\n4. 分组与边界：将同一类型的基础服务（如数据存储）放在一个虚线框内，清晰展现技术栈。\n5. 纳入非功能要求：如监控代理（Agent）旁路到可观测平台，集中配置管理。\n6. 保持简洁：只需要展示关键的依赖关系，不必穷尽所有服务。\n\n常用工具：draw.io、PlantUML、Mermaid、C4模型工具、ArchiMate。特别是C4模型的“容器图”（Container Diagram）非常适合展示基础软件服务的边界。\n\n## 最佳实践与常见误区\n\n### 最佳实践\n- 服务归类清晰：例如将“时间序列数据库”归为监控数据存储，而不是直接与业务数据库混放。\n- 版本与拓扑标注：如Redis 7.0集群版，3主3从。\n- 注重依赖倒置：业务服务应依赖基础服务的抽象接口（如消息发送接口），而非具体中间件产品，底层通过适配器解耦。\n- 图例说明：任何架构图都应有图例，说明缩写、颜色、形状含义。\n- 与技术雷达联动：架构图中的基础服务可对应技术栈选型清单，评估稳定性与社区活跃度。\n\n### 常见误区\n- 黑洞依赖：业务框直接连到一个“其他”框，无法得知用了什么基础服务。\n- 忽视异步与数据流：只画API调用，忽略了CDC（变更数据捕获）和流处理。\n- 混合调度层：将基础的Service Mesh（如Istio）随意并入业务组件，导致理解困难。\n- 过分细致：把基础服务的每个插件都列出，架构图变成灾难现场。\n\n## 案例：电商订单系统收敛视图\n\n`plantuml\n@startuml\nskinparam componentStyle rectangle\n\npackage \
